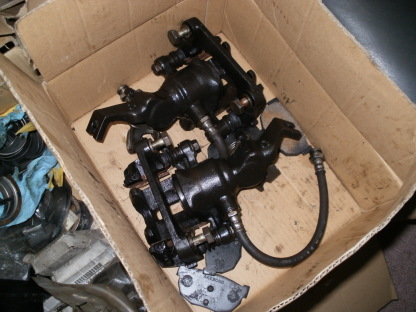

 今回は１３０Ｚ後期のキャリパーを使用します  キャリパー合体！ キャリパーブラケットのモギトリ状態によって 多少カリカリとキャリパーがローターに 当たる事がありますが そんな時は キャリパーとブラケットの当たり面を多少削ったり ワッシャーを足したりして対応します ちなみに今回は一発ＯＫ（笑） |

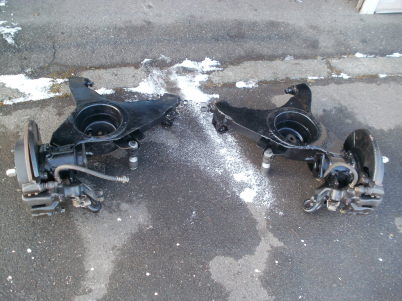

第１３１話 キャリパー合体！ ２０１８．１  キャリパーブラケットが１３０Ｚ純正アームから 切り刻んでもぎ取ったヤツなので 既製品と違って ローターの取り付け位置が合いません 計った結果 １３０Ｚ前期リアキャリパー流用時と同じく 約１０ｍｍ外側のようなので ハブ〜ローター間に １０ミリのスペーサーを入れて対応します  これでリアアーム自体は完成です 使う為には まだ ブレーキパイプの新規作成と サイドブレーキワイヤの新規作成が必要ですが 車体に取り付け状態じゃ無いと進まないので 今回の作業はここまで・・・・ 後は気が向いた時に進むでしょう（笑） |

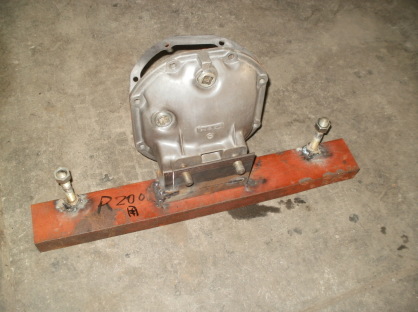

 諸事情で ある物を作る為 治具を引っ張り出して来ました 結構奧の方にあって大捜索・・・ 大体使いたい時には なかなか出てこないもんです（笑） 何の治具かは まあ 見ての通り  作成開始！ こんな感じに切り込みを入れて〜・・・  溶接して 治具通り穴を開けたら ハコ要Ｒ２００デフメンバーの出来上がり |

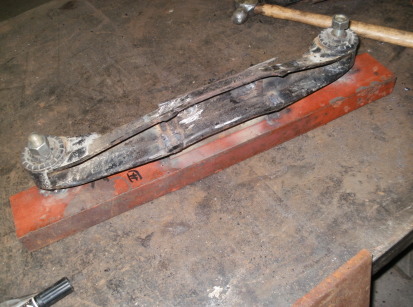

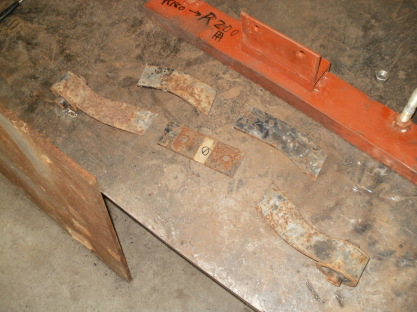

第１３２話 作っとくか・・・ ２０１８．１  材料はこれにするかな・・・・  治具に取り付けてひん曲げたら 後は溶接するだけ（笑）  一応色を塗って渡しますが 見てくれは自作感バリバリです（笑） |

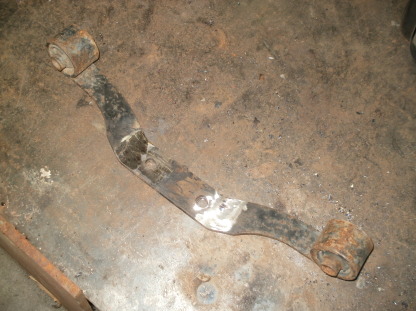

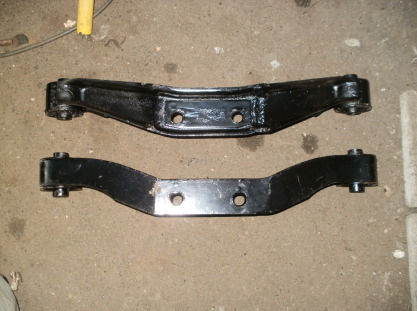

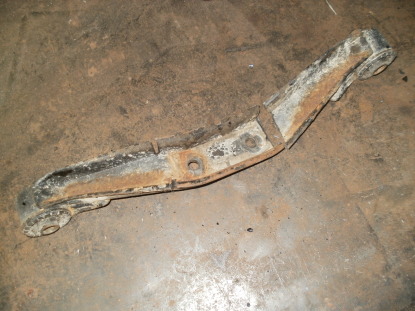

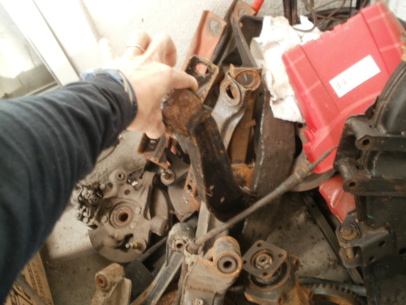

 せっかく治具を引っ張り出して来たんで 作らずにほったらかしだった自分用の予備も作成・・・ ちなみに自分用のＲ２００デフメンバーは Ｓ３０フェアレディＺ用のメンバーから作っています その理由は・・・・・ ただ単にデフメンバーブッシュがハコスカ用に比べ 格段に安いからです（笑）  溶接して合体したらこんな感じに ちなみに コチラがデフの当たり側です  ハコメンバー改と見比べるとこんな感じに・・・ |

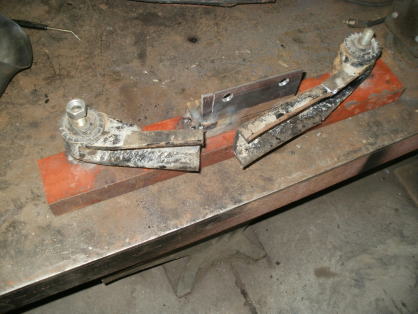

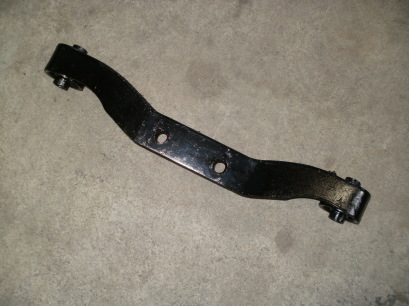

第１３３話 自分の分もね！ ２０１８．１  こんな感じにぶった切って 後は溶接で繋ぐだけ 不安ならもっと補強バリバリで！（爆）  色を塗ったらこんな感じに・・・・ |

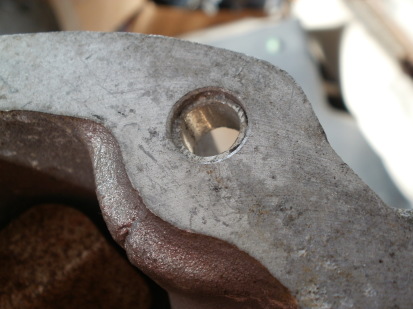

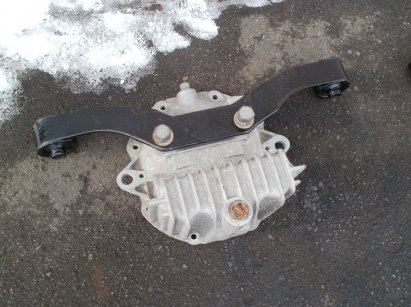

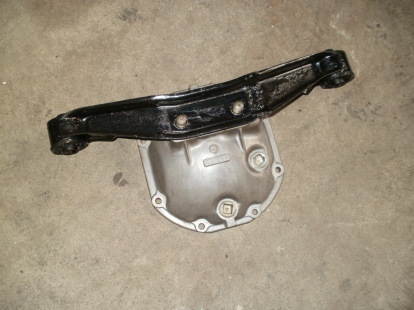

 デフメンバー作業でメンバーを色々引っ張り出してる為 採寸するなら今がチャンス！ と言う事で 流用しようとしてほったらかしだった Ｓ１４シルビア用社外大容量デフカバーの ハコスカ流用デフメンバーを作る事にしました・・・  デフとデフカバーの取り付けボルト位置は 旧ロングＲ２００もＲ２００Ｖも同じなんですが 取り付けボルトサイズが 旧ロングＲ２００がＭ８で Ｒ２００ＶがＭ１０と そのまま取り付けるとガバ穴になっちゃうので １０ミリのアルミパイプを切って挿入し サイズを相殺してます  Ｓ３０Ｚデフメンバーをベースに 切った貼ったして さっさと作っちゃいます（笑） スカイライン系のＲ２００Ｖデフカバーも デフメンバーへの取り付けスタッド位置が違いますが デフカバーとデフの取り付け寸法は同じで ボルトサイズしか違いが無いので同じ手法を使って アルミカラーでボルトサイズを相殺し 新規にデフメンバーさえ作れば多分使えると思います シルビア用だけでは無くＲ３２〜スカイライン系 社外大容量デフカバーは 旧Ｒ２００ロング用社外デフカバーの半額以下で買えるので 選択肢は広がるかもしれません（笑） |

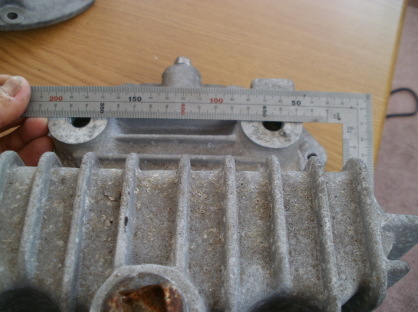

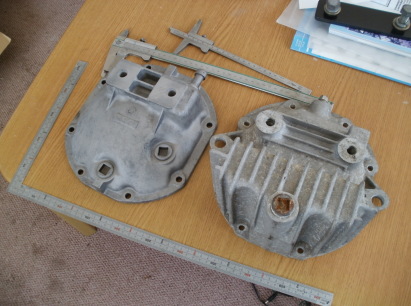

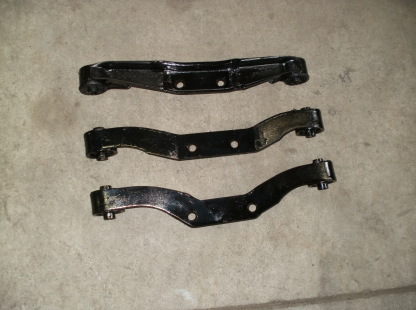

第１３４話 今がチャンス！ ２０１８．１    まずは採寸あれやこれや・・・・ 結論から言うと 取り付け位置は旧ロングＲ２００デフカバーの スタッド穴と取り付け位置より ７ミリ前方 １３ミリ下側 左の穴が３３ミリ左へ右の穴が１５ミリ右側へ 移動すればＯＫのようです  デフメンバー色々が手元にあるので並べて見ました！ 上段 ハコスカ１８０用メンバー改２００用 中段 Ｓ３０Ｚ１８０用メンバー改ハコスカ２００用 下段 が今回作った Ｓ３０Ｚ１８０メンバー改 Ｓ１４ １５シルビア用デフカバーハコスカ流用メンバー  後は取り付けるだけになりましたが それがいつになるかは全く不明です（笑） |

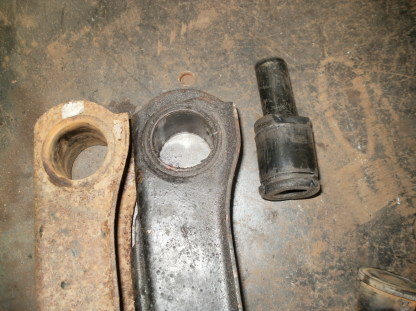

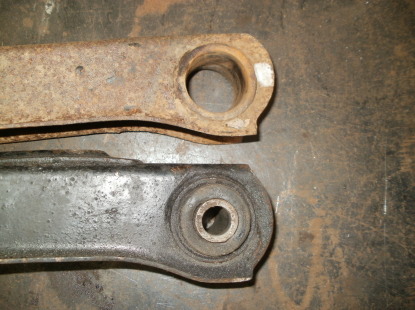

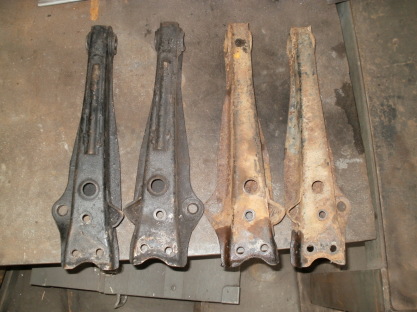

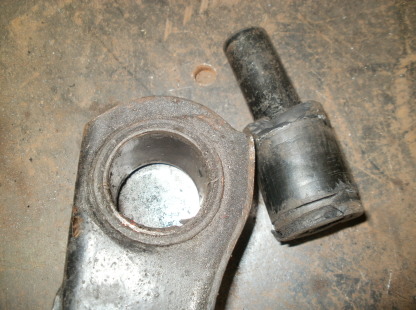

 今更って感じがしないでも無いですが たまたま１３０Ｚのフロントロアアームを 貰う事が出来たので比べて見る事にしました ちなみに左が １３０Ｚ 右がハコスカです 強化ロアアームとして流用出来るって話ですが どーなんでしょ？  大きく違うのは稼働部のブッシュ構造で ハコスカは３３ミリの穴から始まって 中央に行くにつれ細くなっていて それに伴ってブッシュの構造も円錐状で 締めて挟まれる事によってセンターが出る構造です 変わって１３０Ｚですが 外径３５ミリの外側カラー付きブッシュが圧入されています ハコスカと幅は同じですがボルトサイズが違うので このカラー付きブッシュのままでは使えないようです  ハコスカのブッシュを入れて見ました 外側の当たりは穴径が同じなのでピッタリ入ります ただし中央が細くなっていないストレート穴なので ハコスカのようにボルトを締めた際 センターに寄る効果が薄いかも・・・・ 使えない事は無いかもしれませんが なんにしてもこのままじゃダメですね |

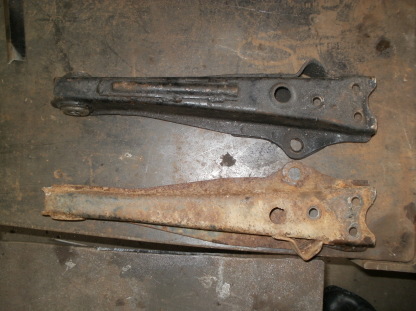

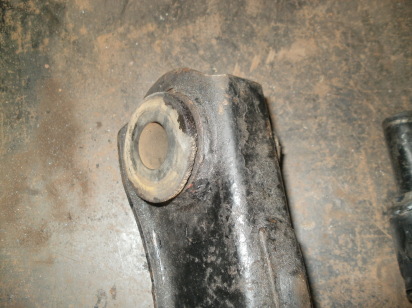

第１３５話 比べて見よう！ ２０１８．２  まずは外観と取り付け寸法から見てみます スタビ穴 ボルト穴の位置関係と寸法は同じようです 中央にプレスされた板状の補強が溶接されてます これが強化されてるって事でしょう（笑） 流用を考えるより ハコスカ用に同じ補強をした方が 早いかも（笑）  もしや？と思ってカラー付きブッシュのゴム部分だけ 無理矢理抜いて見ました カラーの厚みは１ｍｍで 内径は３３ミリ これでハコスカの穴の始まりサイズと同じになりました  今のところ何か対策を考えないと使う気にはなりません どうせもらったモンだし思い切ってカラー中央を 溶接して肉盛りしちゃうか １ミリぐらいの板をくるっと巻いてカラーを作るとか 色々思考は巡りますが また気が向いた時にでも作業再開したいと思います（笑） |
